منبع تغذیه سیستم مداربسته

منبع تغذیه سیستم مداربسته

منبع تغذیه سیستم مداربسته

در این مطلب میخواهیم به منبع تغذیه سیستم مداربسته بپردازیم با ما همراه باشید.

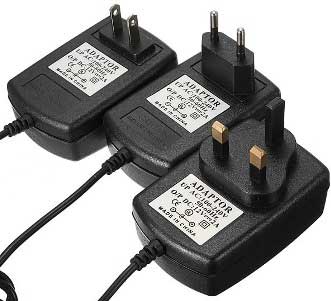

دوربین های مداربسته معمولا طوری ساخته می شوند که با ولتاژ 12 ولت DC کار کنند. از انجایی که ولتاژ برق شهر 220 ولت AC است شما نیاز خواهید داشت تا از آداپتور یا منبع تغذیه برای تبدیل 220 به 12 استفاده کنید.
منبع تغذیه 12 ولتی را براساس میزان آمپراژ ان طبقه بندی می کنند. هرچه تعداد دوربین های بیشتری داشته باشید، به تعداد اداپتورهای بیشتر یا یک منبع با آمپراژ بالاتر نیاز دارید.
به صورت عمومی مصرف هر دوربین مداربسته را 1 آمپر در ولتاژ 12 ولت در نظر می گیرند (مصرف واقعی دوربین معمولا به نصف این مقدار هم نمی رسد) بنابراین در صورت داشتن 5 دوربین شما به 5 آداپتور 1 آمپری یا یک منبع تغذیه 5 آمپری نیاز خواهید داشت.

در صورتی که دوربین شما دارای چراغ های دید در شب پرقدرت است سعی کنید منبع تغذیه با آمپر بالاتری را در نظر بگیرید.
آسیب دیدن منابع تغذیه در سیستم های مداربسته بسیار رایج است. دلیل این امر معمولا، انتخاب منابع بدون توجه به کیفیت آنها و یا با امپراژ پایین تر از استاندارد ست.

منبع تغذیه مرکزی یا مجزا

در هنگام نصب سیستم مداربسته، در رابطه با منبع تغذیه شما دو راه حل متفاوت دارید.

  1. استفاده از منبع تغذیه مشترک برای تمامی دوربین ها
  2. استفاده از منبع تغذیه مجزا برای هر دوربین

مزایا و معایب هر روش

1. منبع تغذیه مشترک

منبع تغذیه مشترک به دو نوع تقسیم بندی می گردد:

1046-منبع-تغذیه-مشترک,,

منبع تغذیه مشترک با خروجی های مجزا: برخی از منبع تغذیه های مشترک دارای چند خروجی مجزا به ازای هر دوربین هستند در این نوع منبع تغذیه در صورت خرابی یکی از خروجی ها مابقی به درستی به کار خود ادامه می دهند و عملکرد سایر دوربین ها مختل نمی شود.
منبع تغذیه مشترک با خروجی های مرتبط: این نوع از منبع تغذیه خروجی های متصل به یکدیگر داشته که در صورت خرابی یک خروجی تمامی دوربین ها از کار می افتند
مزایا:

  • سهولت در عیب یابی سیستم مداربسته در صورت خرابی منبع تغذیه.
  • عمر بالاتر منبع تغذیه مرکزی و کاهش امکان خرابی آن.
  • ایمنی بیشتر (تمامی سیم های انتقال دهنده برق دوربین ها حامل برق 12 ولت خواهند بود و این موضوع خطرات حین نصب و خدمات پس از نصب را به شدت کاهش می دهد.)
  • استفاده از منبع تغذیه مشترک از نظر هزینه هم به صرفه خواهد بود.

معایب:

  • در صورت خرابی منبع تغذیه تمامی دوربین ها از مدار خارج می شوند.
  • در مسیرهای طولانی به علت انتقال برق به صورت 12 ولت افت ولتاژ زیادی اتفاق خواهد افتاد.

2. منبع تغذیه مجزا

مزایا:

  • در صورت خرابی منبع تغذیه تنها یک دوربین از مدار خارج می شود.
  • به علت انتقال برق به صورت 220ولت تا محل دوربین افت ولتاژ حدود 20 برابر کمتر خواهد بود.

معایب:

  • اداپتورهای موجود در بازار معمولا عمر کمتری نسبت به منابع تغذیه صنعتی دارند و با توجه به تعداد دوربین ها احتمال خرابی هر یک بالاتر خواهد رفت.
  • در کل مسیر کابلها دارای ولتاژ برق شهر هستند که تعمیر و نگهداری دوربین ها را تا حدی خطر آفرین می کند.
  • مجبور خواهید بود در کنار هر دوربین از یک باکس پلاستیکی برای نصب اداپتور آن استفاده کنید.

راه حل

به صورت کلی سعی کنید در سیستم های مداربسته کوچک با کابل کشی کم از منبع تغذیه مرکزی و در محل های بزرگ از منبع تغذیه مجزا استفاده کنید.

در صورتی که در پروژه خود به نصب دروبین مداربسته گردان (PTZ) نیاز دارید

حتما باید از منبع مجزا برای دروبین های خود استفاده کنید چرا که معمولا دوربین های گردان با ولتاژ 24 ولت کار می کنند و اداپتور مختص به خود را دارند

البته لازم به ذکر است توضیحات فوق بیشتر مربوط به بستر سازی دوربین های آنالوگ است و در دوربین های تحت شبکه (IP) می توان به روش های مختلف دیگری عمل نمود.

برای مثال در دوربین های مداربسته POE تامین برق مصرفی دوربین ها می تواند از طریق سوئیچ POE و یا دستگاه NVR ای که دارای پورت های POE هستند، استفاده نمود. بدین ترتیب برق دوربین ها از طریق سوئیچ و یا دستگاه ضبط NVR تامین می گردد.
